| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | TeXin |
| Certificação: | CE ISO |
| Número do modelo: | TX-100W |
| Quantidade de ordem mínima: | 1 |
| Preço: | Negociável |
| Tempo de entrega: | 5 a 8 dias |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100000/Mês |
| Faixa de frequência: | 1200-1500 MHz | Tensão de ensaio: | 28 a 32 V |
|---|---|---|---|
| Corrente: | 10A | Produção: | 100 W |
| Ganho: | 50dBm | Conector: | N/ Mulher |
| cabo de alimentação: | Red+black+enabled Wire (Fio com capacidade de condução vermelha+preta) | Tamanho da concha exterior: | 229*90*24 mm |
| Peso: | 00,9 kg | Temperatura de trabalho: | -40~+65 |
| Materiais fora da casca: | Alumínio | Aplicação: | Sistema de comunicação/anti-drones |
| Destacar: | PA1200-1500MHz amplificador de potência RF,Amplificador de potência RF de 100 W,Módulo anti-drone amplificador de potência RF |
||

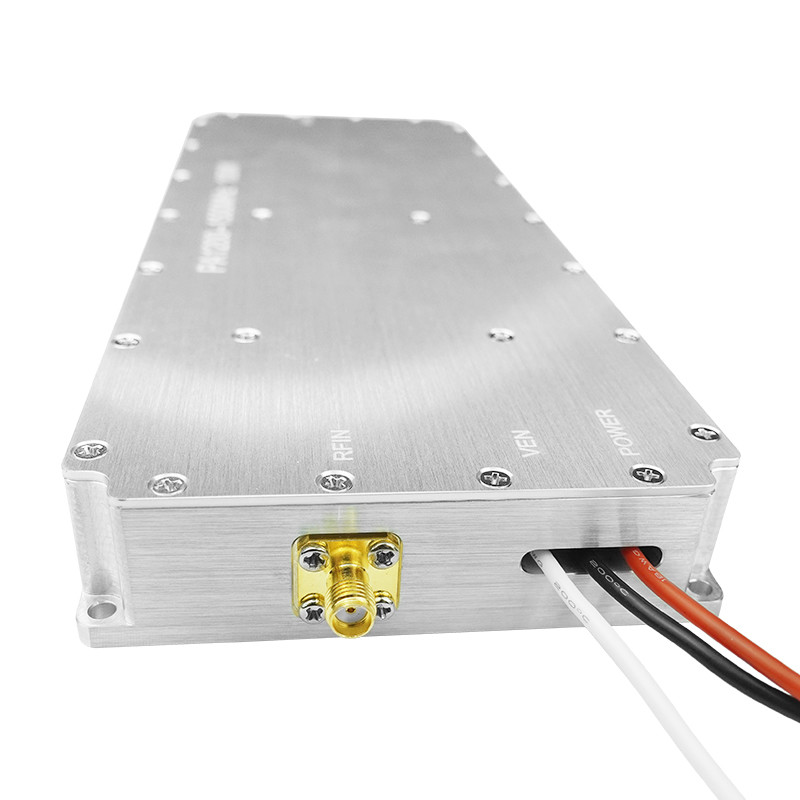

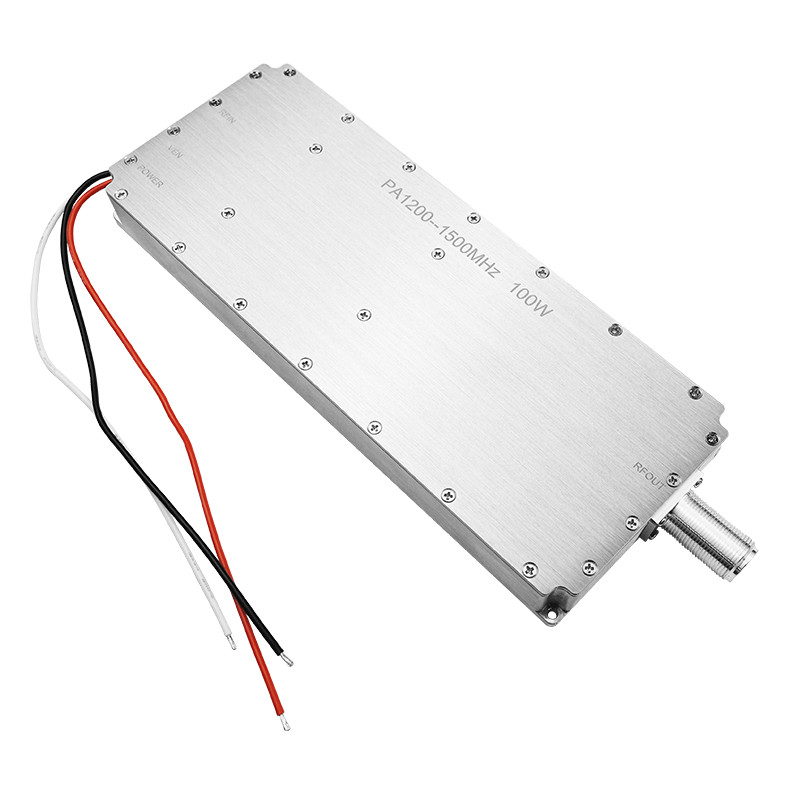

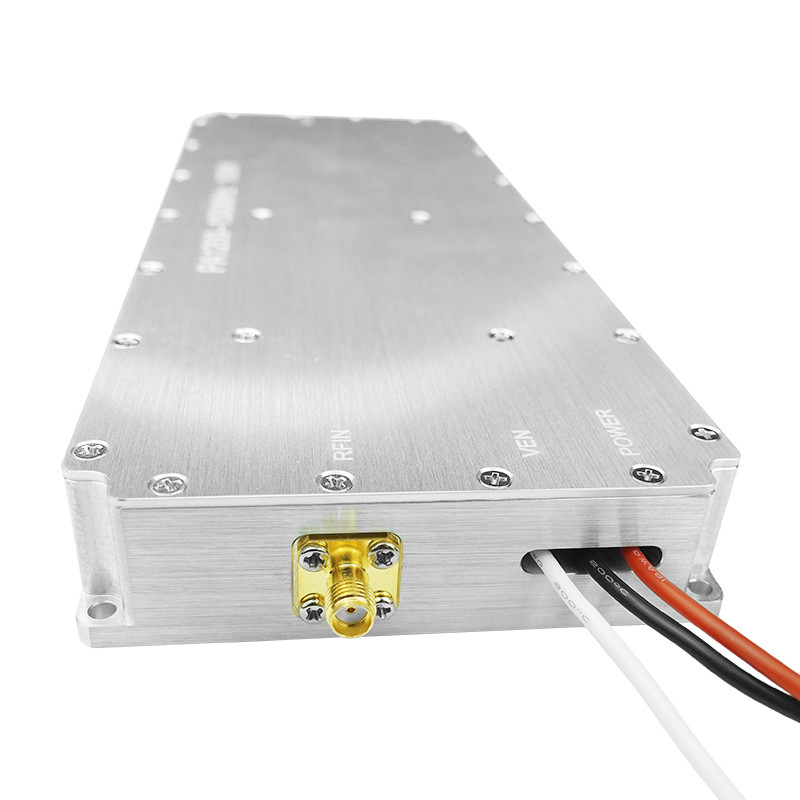

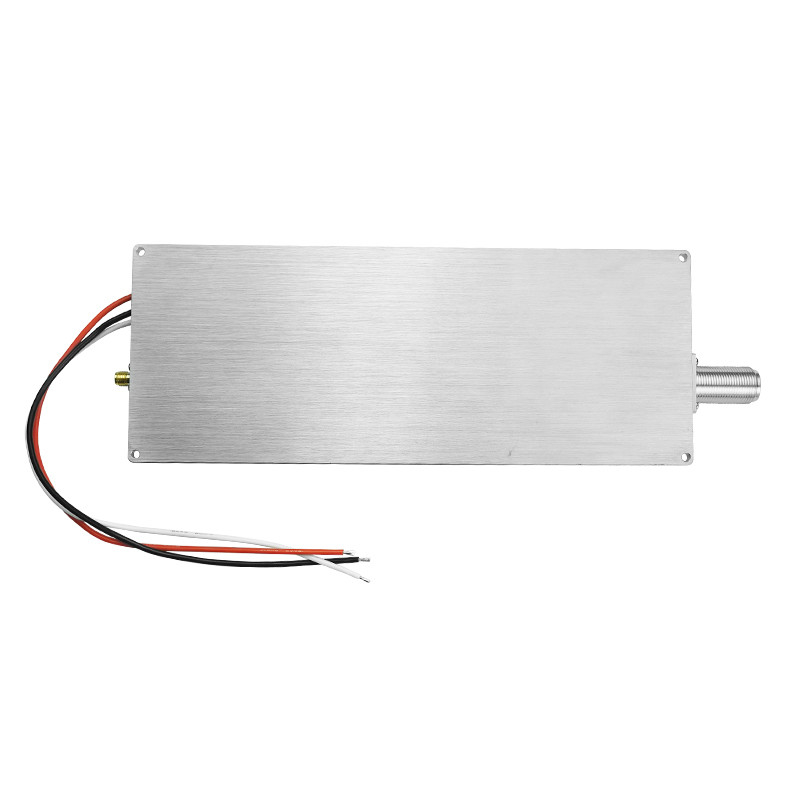

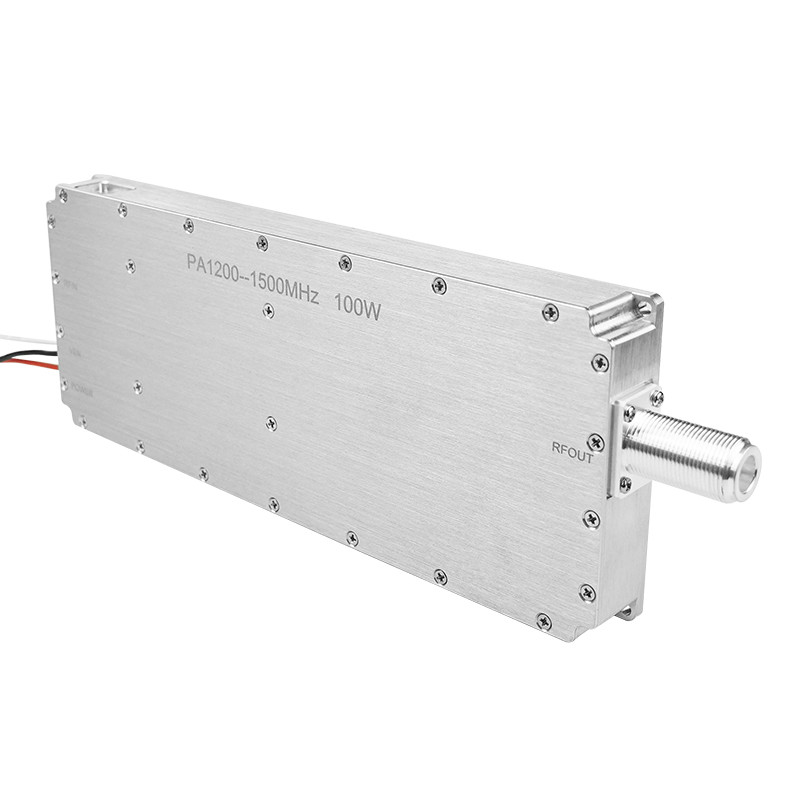

Conector tipo N comprido 100W PA1200-1500MHz amplificador de potência RF módulo bidirecional anti-drone
Este é um módulo de amplificador de energia RF bidirecional de alta potência de 100W, o módulo tem uma entrada estável de 0-10dB.um conector de saída mais longo e capaz de atingir uma largura de banda ultra larga,Os clientes podem escolher uma solução sem fonte de sinal ou com fonte de sinal externa de acordo com as suas necessidades.
Nenhuma fonte de sinal embutida no amplificador de potência pode ser aplicada na torre da estação base de sinal, pode receber e melhorar os sinais de comunicação utilizados.As fontes de sinal externas são geralmente utilizadas como sinais de interferência para dronesIndependentemente do cenário de utilização, este amplificador de banda larga pode obter resultados relativamente bons.
Especificação do produto
| - Não, não. | Ponto | Dados | Unidade |
| 1 | Frequência | 1200 a 1500 | MHz |
| 2 | Tensão de ensaio | 28 a 32 | V |
| 3 | Corrente | 10 | A |
| 4 | Produção | 100 | W |
| 5 | Ganho | 50 | dbm |
| 6 | Estabilidade de saída | 1 | dB |
| 7 | Estabilidade de entrada | 0 a 10 | dB |
| 8 | Conector | N / Mulher | |
| 9 | Conector de saída VSWR | ≤ 1,30 (Nenhuma potência e ensaio VNA) | |
| 10 | Fios de alimentação | Vermelho+Negro+Fio Ativado | |
| 11 | Ativar o controlo | Alto ON Baixo Off | |

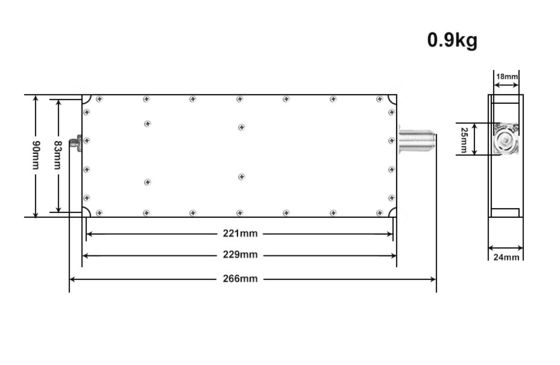

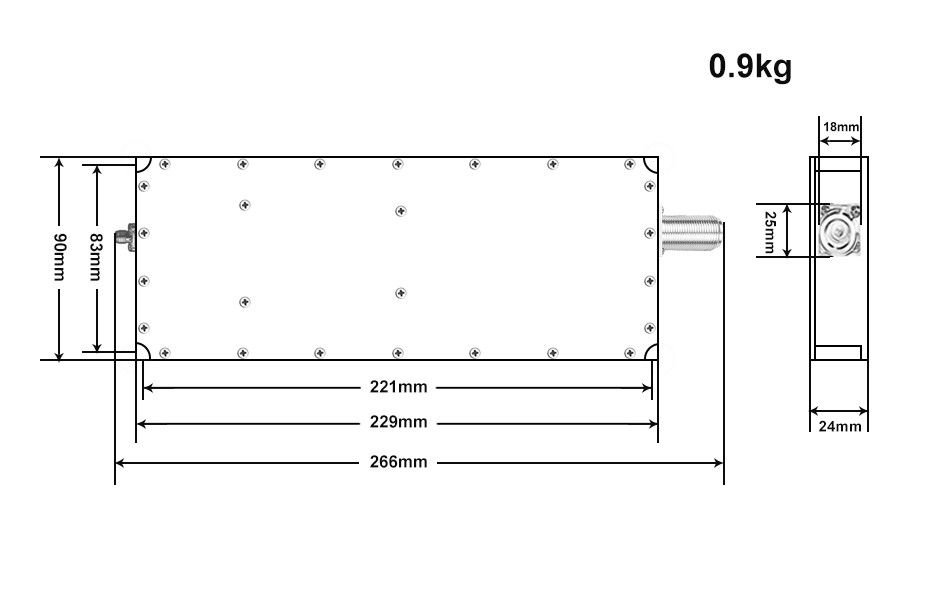

| 12 | Tamanho da concha exterior | 229*90*24 | mm |
| 13 | Furo montado | 221*83 | mm |
| 14 | Peso | 900 | g |
| 15 | Temperatura de trabalho | -40~+65 | °C |
| 16 | Material de concha exterior | Alumínio | |
| 17 | Necessidade de vibração |
Carregamento do carro OK |
|

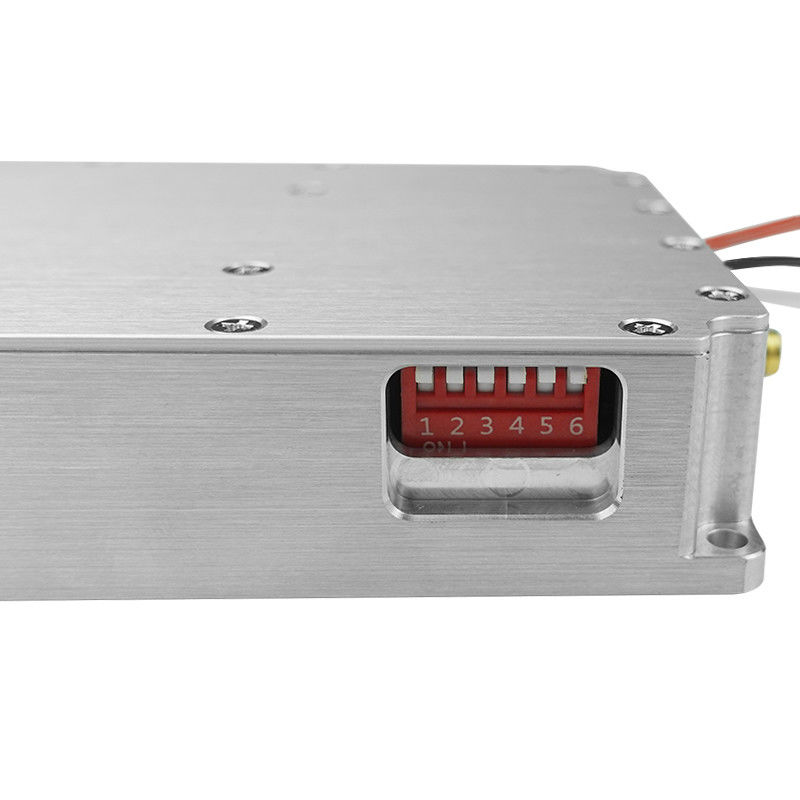

| Número DIP. | Definição do PIN | Função | Observação |
| 1 | D6 | Atenuação 16dB | Atenuação de alto nível Nível baixo não atenua |
| 2 | D5 | Atenuação 8dB | |
| 3 | D4 | Atenuação 4dB | |
| 4 | D3 | Atenuação 2dB | |
| 5 | D2 | Atenuação 1dB | |
| 6 | D1 | Atenuação de 0,5 dB | |
| 7 | LE | Input de bloqueio em série | |
| 8 | P/S | Seleção do modo em série/paralelo | Modo serial de alto nível (controle por software) |
| Modo paralelo de baixo nível (comando manual) |
Características do produto
1Capazes de se encontrar100 wattsde potência total
2Conector duplo, tanto a saída como a entrada são feitas de materiais metálicos de alta qualidade
3. Suporta utilização com fonte de sinal externa própria
4O módulo suporta 28V-32V de tensão operacional
5.1200-1500 MHzbanda de frequência da ceia
6.Ganho de entrada 0-10 dB
7O material da liga de alumínio é impermeável, altamente condutor e dissipador de calor.
Atenção!
Aplicação
Perguntas frequentes
1É fabricante?
Sim, nossa fábrica está localizada no distrito de Longgang, Shenzhen, bem-vindo a nos visitar aqui
2- MOQ?
1 a 100 pcs
Termo de pagamento?
T/T, Alibaba Trade Assurance ((Visa, Master card, E-checking, etc.), WestUnion, Paypal, etc.
4Como proceder com uma ordem?
AA. Deixe-nos saber seus requisitos e aplicação do produto através de inquérito no site Alibaba B. Nós citar de acordo com sua especificação C. Os clientes concordam com a cotação e fazer o pagamento
5O que faço se receber produtos defeituosos?
Nosso rigoroso controle de qualidade garantirá uma taxa de aprovação de 100%. Mas pode ser danificado no caminho. Por favor, compartilhe a foto ou vídeo do produto defeituoso para nos informar onde está o problema.Vamos fazer a compensação em conformidade ou enviar-lhe uma nova peça ou produto eletrônico.
