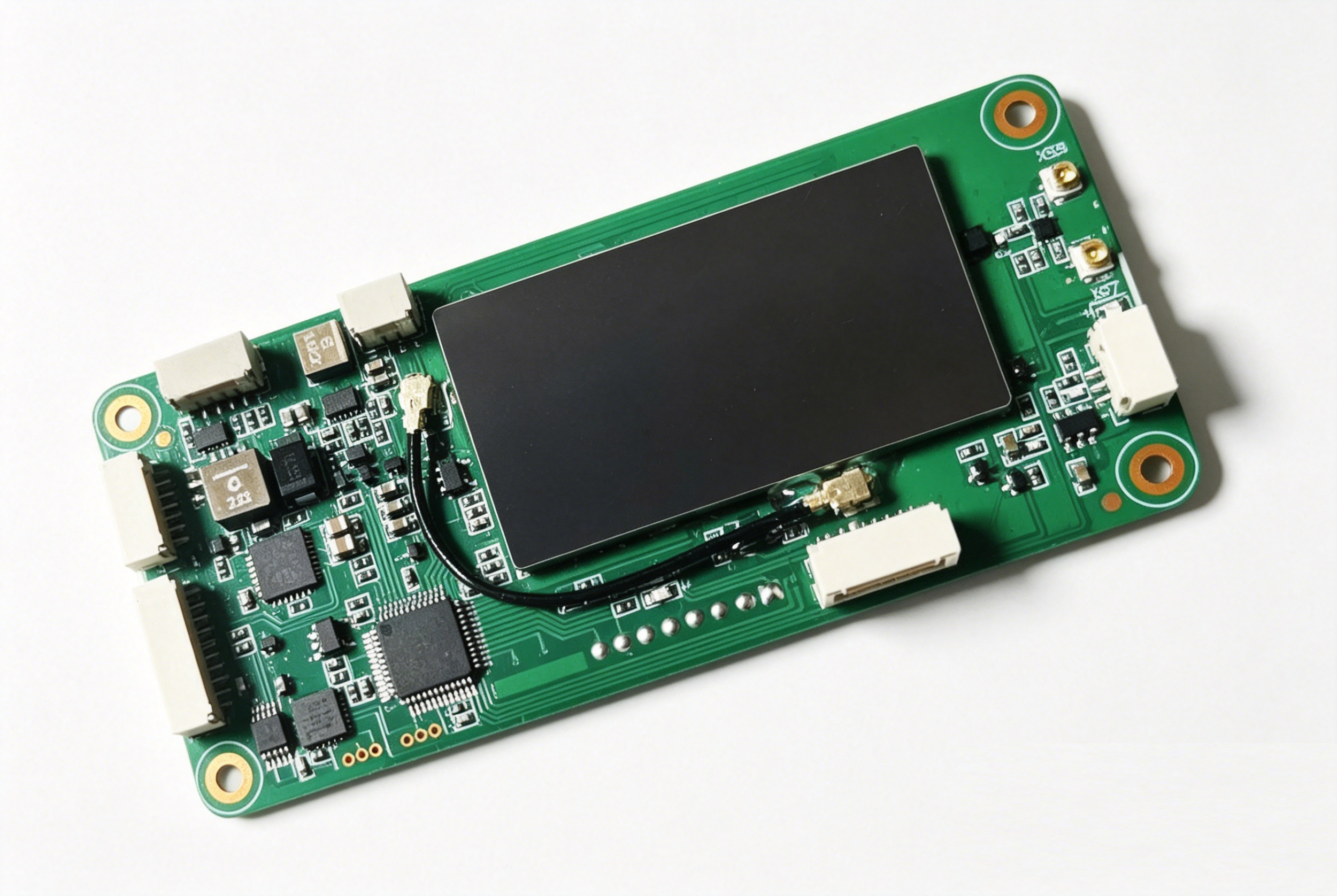

TXA3-30/31 Montagem do módulo de detecção de rádio de alta sensibilidade

O A3-30 é um componente compacto de detecção de rádio e direção de UAV que pode escanear, receber e identificar sinais de UAVs civis comuns.Demodula sinais que satisfazem características específicas e transmite dados de alarme para um computador hostO módulo inclui um canal de entrada de antena de orientação independente para ligação a antenas de orientação,que permitam a função de fixação de frequência e a determinação da direção do alvo através da rotação manual ou elétrica da antena.

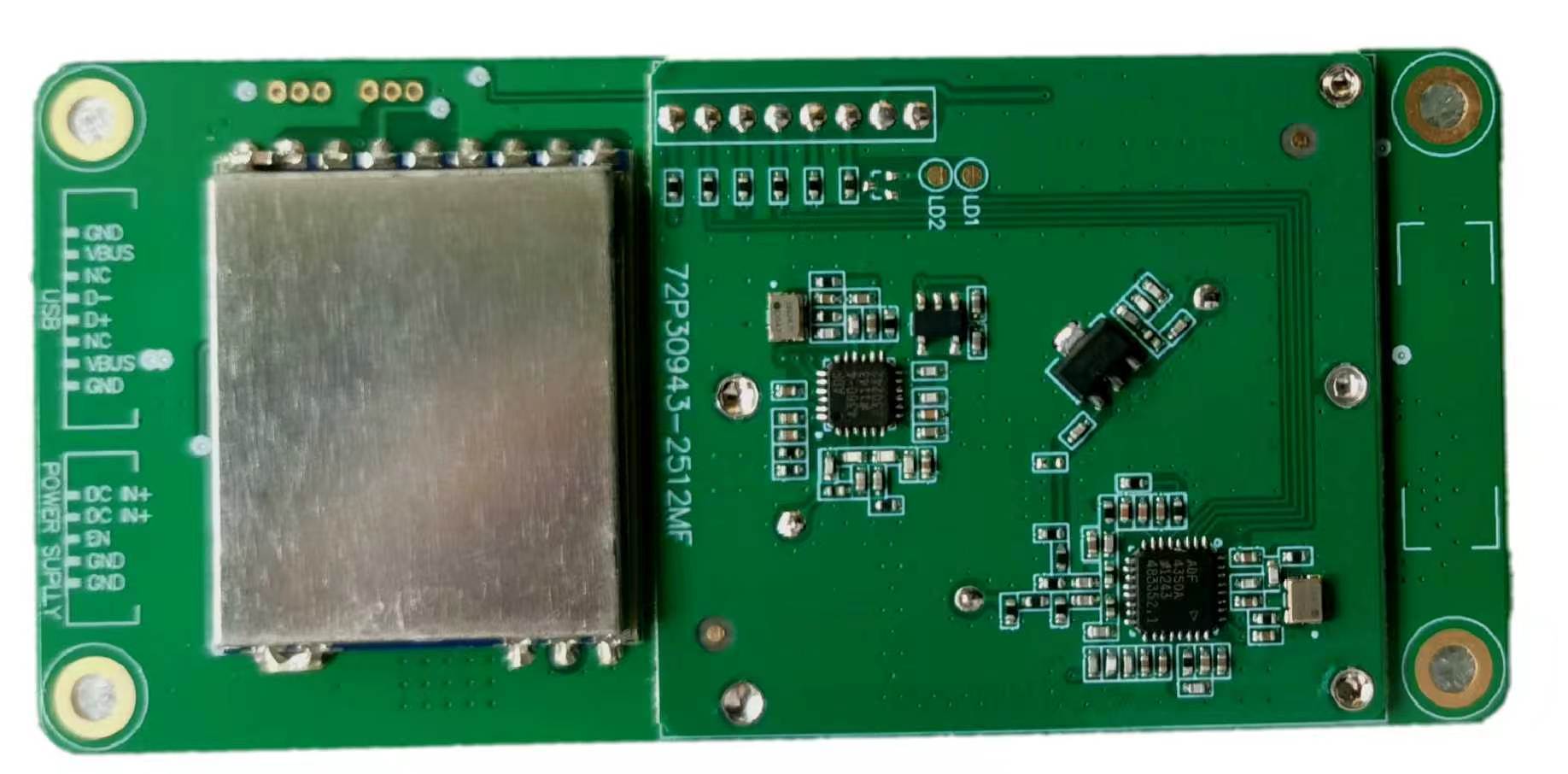

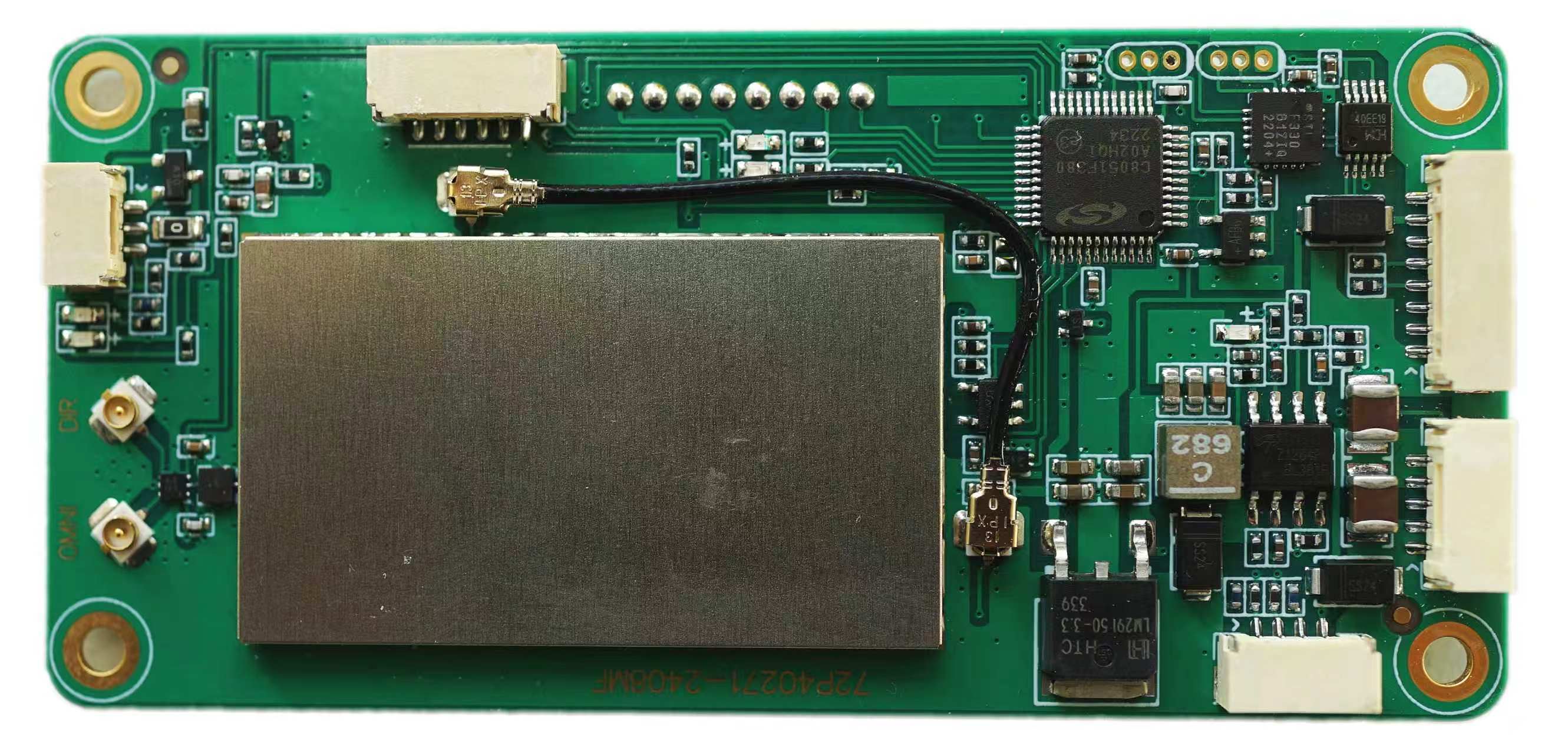

O A3-30/31 possui um PCB de 85 × 40 mm com SMT de dois lados e uma espessura total de 9 mm. Ele inclui quatro furos φ2.2 mm para montagem do chassi usando parafusos M2.Observe que os componentes no verso têm uma altura máxima de 3 mm, que exigem, durante a instalação, uma altura mínima de 4 mm para assegurar uma distância adequada entre o fundo do PCB e a placa de base do dispositivo.
