TX new version N output 100-1000MHz 100W PA power amplifier module

TX new version N output 100-1000MHz 100W PA power amplifier module
TX new version N output 100-1000MHz 100W PA power amplifier module
TX new version N output 100-1000MHz 100W PA power amplifier module TX new version N output 100-1000MHz 100W PA power amplifier module TX new version N output 100-1000MHz 100W PA power amplifier module
Informação Básica
Lugar de origem: China
Marca: TX TELSIG
Certificação: SGS,ISO9001,ROHS
Número do modelo: TX150W
Quantidade de ordem mínima: 1
Preço: Negotiated
Detalhes da embalagem: Caixa de madeira para fumigação com estrutura em liga de alumínio
Tempo de entrega: Em 2 dias úteis
Termos de pagamento: T/T, Paypal, etc.
Habilidade da fonte: 5000 unidades/mês
Melhor preço contacto
Informação detalhada
Marca: Texas Freqüência: 100-1000 MHz
Tamanho: 200*100*21cm Peso: 693 g
Saída: 100 W Material: Alumínio
Tensão: 28 V Entrada: 0dBm
Aplicativo: área-chave
Destacar:

100W broadband power amplifier module

,

100-1000MHz PA amplifier with warranty

,

TX new version power amplifier

Descrição de produto

TX New Version N Output 100-1000MHz 100W PA Power Amplifier Module
This upgraded TX version RF power amplifier module features a wide frequency band from 100MHz to 1000MHz, stable 100W output power, and standard N-type connectors. Designed for RF transmission, signal amplification, radio communication, and experimental testing applications. Offers high gain, low noise, and durable construction for long-term industrial use.
Key Features
Upgraded TX Version: Optimized internal structure for enhanced stability and reduced heat generation
Wide Frequency Band: Covers 100MHz to 1000MHz for universal RF signal amplification
100W High Power Output: Stable continuous power output for extended operation
N-Type Output Interface: Standard RF connector for easy installation and signal connection
High Gain & Low Noise: Purified signal with minimal signal distortion
Industrial Grade Material: Anti-interference, shockproof, and durable for outdoor and laboratory applications
Technical Specifications
Parameter Symbol Min Typ Max Unit Remark
Operating Frequency BW 100 1000 MHz
Input Power Pin 0 dBm
Output Power CW Psat 50 51 52.5 dBm Continuous Wave
Power Gain Gp 51 dB @ Pin=2 dBm
Power Gain Flatness △Gp ±1.5 dB @ Pin=2 dBm
Input Return Loss S11 -15 dB
Operating Voltage Vdc 28 32 32 V
Current Consumption A 13 16 A @ Pout＞100W
RF Connector Input SMA, Female
RF Connector Output SMA, Female
Size 200*100*100mm
Max Input Power PinMax ≤10 dBm
Interface Definition (7W2 Female)
Pin Function Description
VDD A1 Ground
GND A2 28Vdc
Current Sense 1 Analog voltage relative to Module's current@100mV/A
Temp Sense 2 Analog voltage relative to Module's Temperature@10mV/℃
Enable 3 Amplifier Enable: TTL Logic High(3.3V) (Internally Pulled-Low)
GND 4 Ground
Product Images

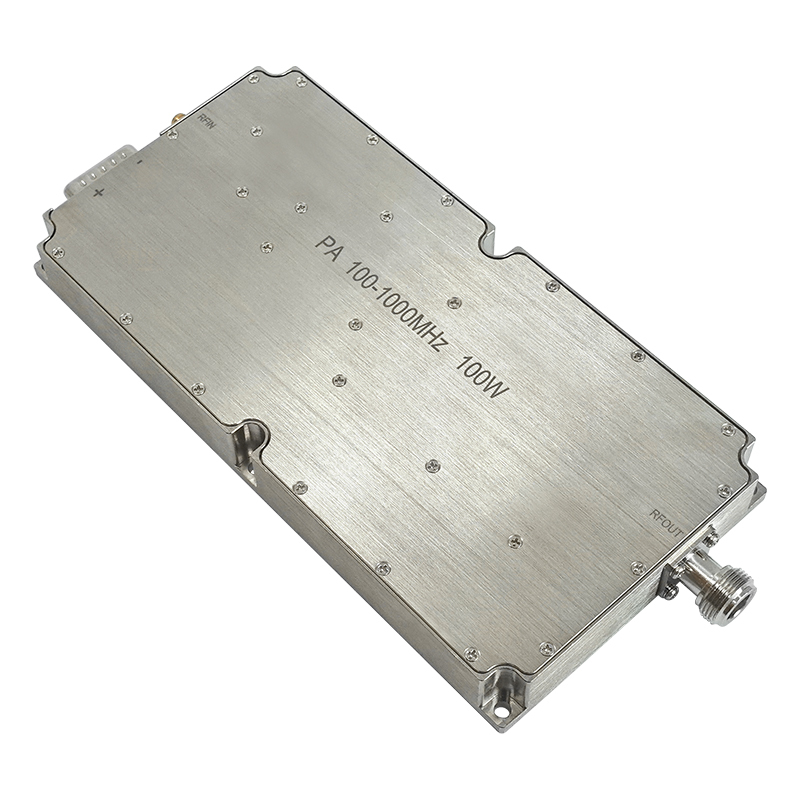

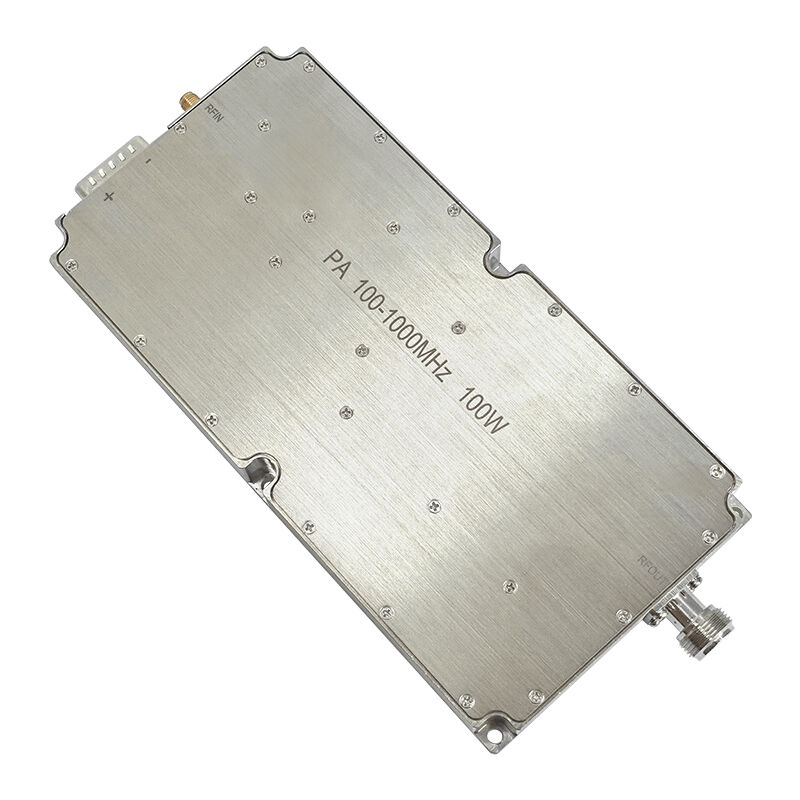

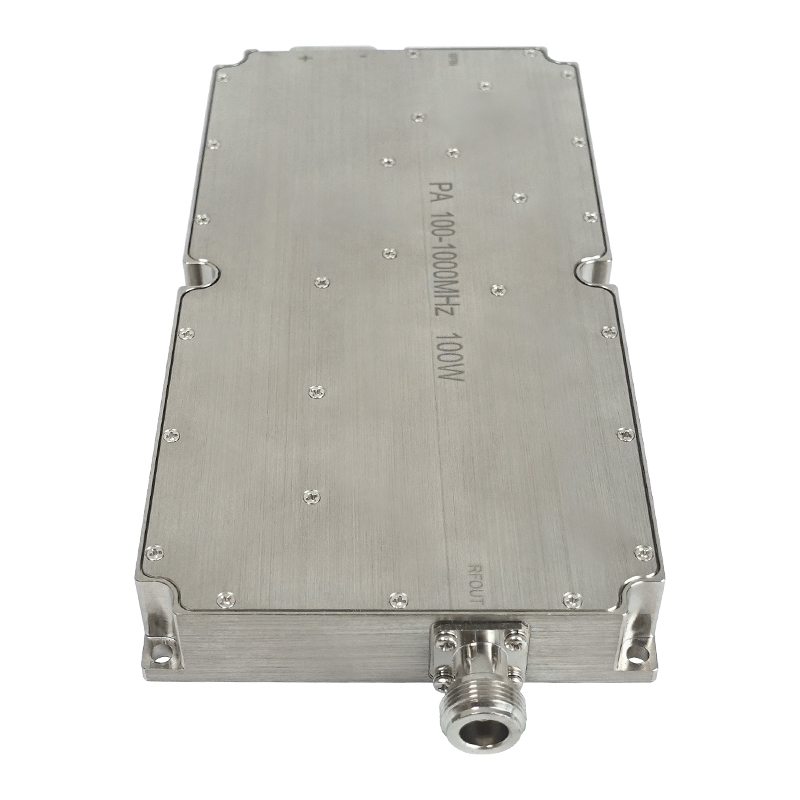

TX new version N output 100-1000MHz 100W PA power amplifier module 0 TX new version N output 100-1000MHz 100W PA power amplifier module 1 TX new version N output 100-1000MHz 100W PA power amplifier module 2
