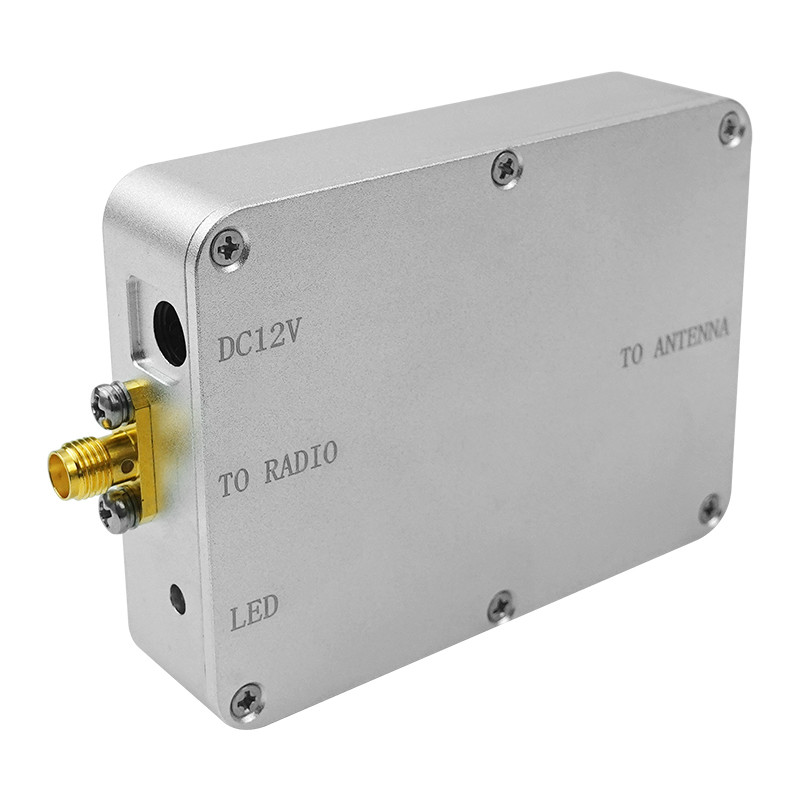

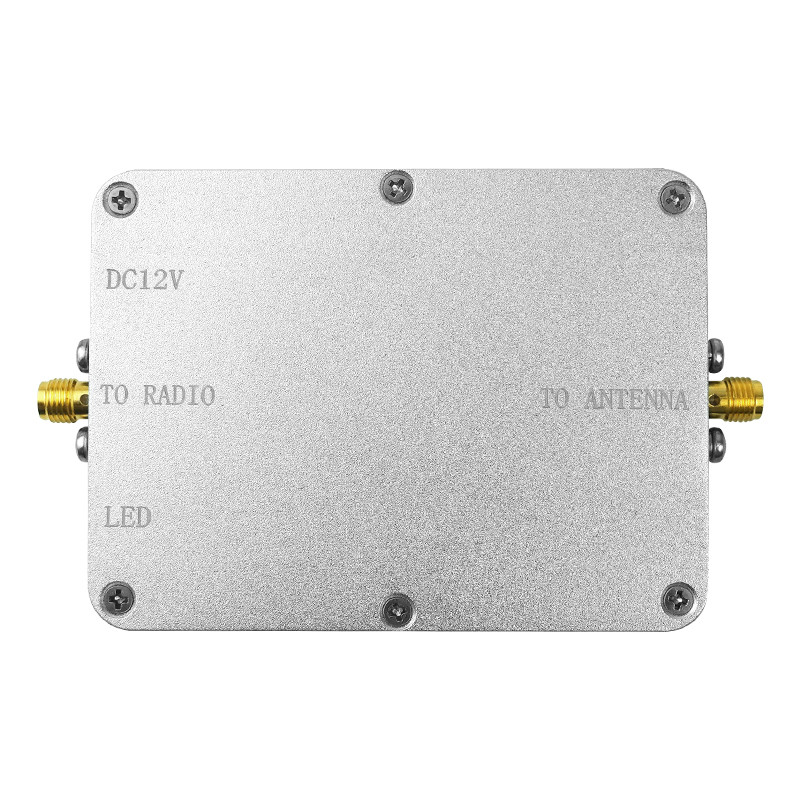

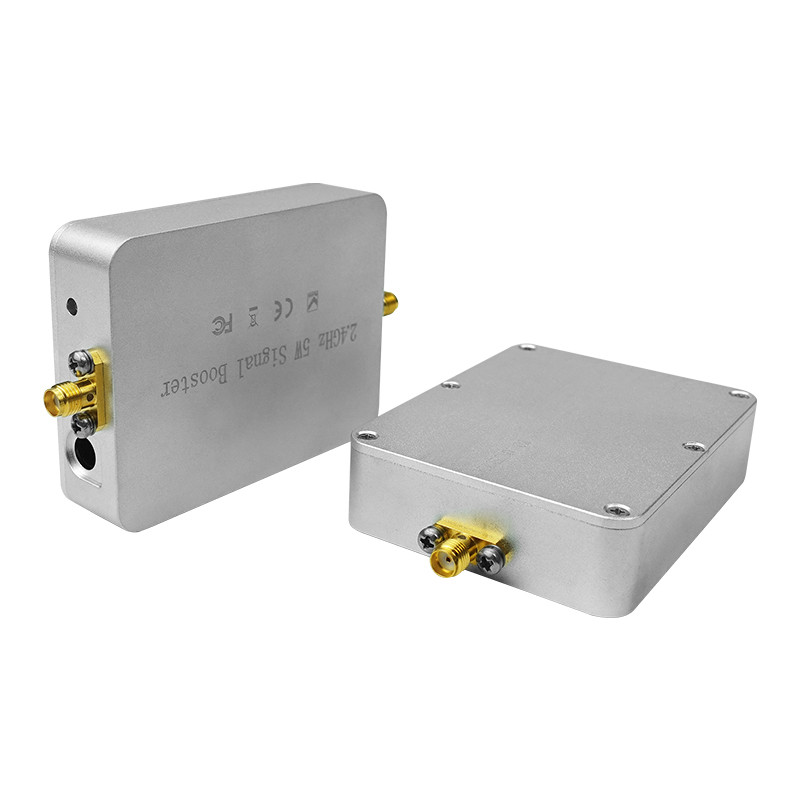

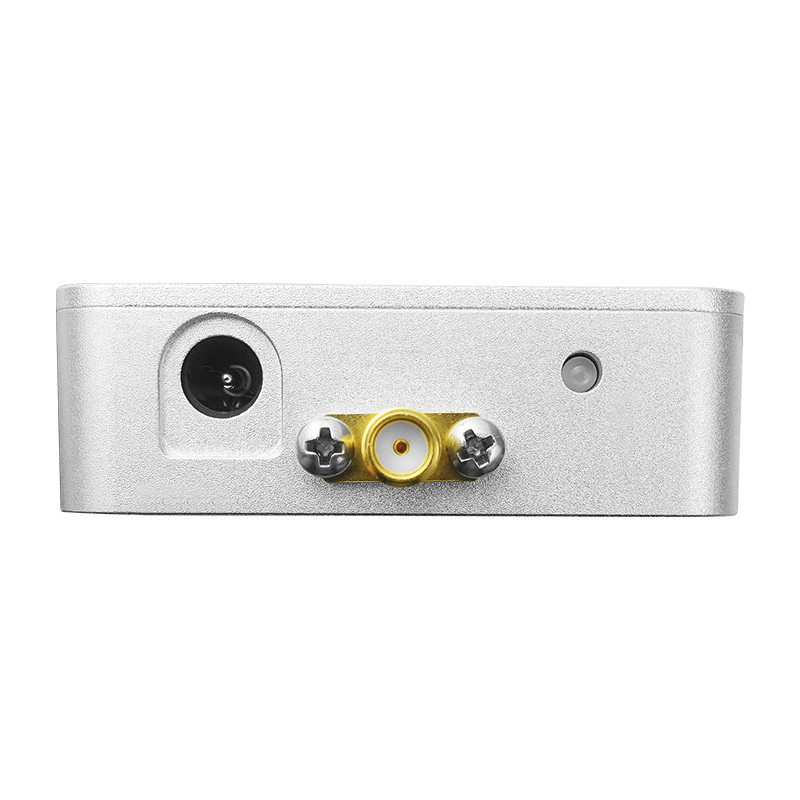

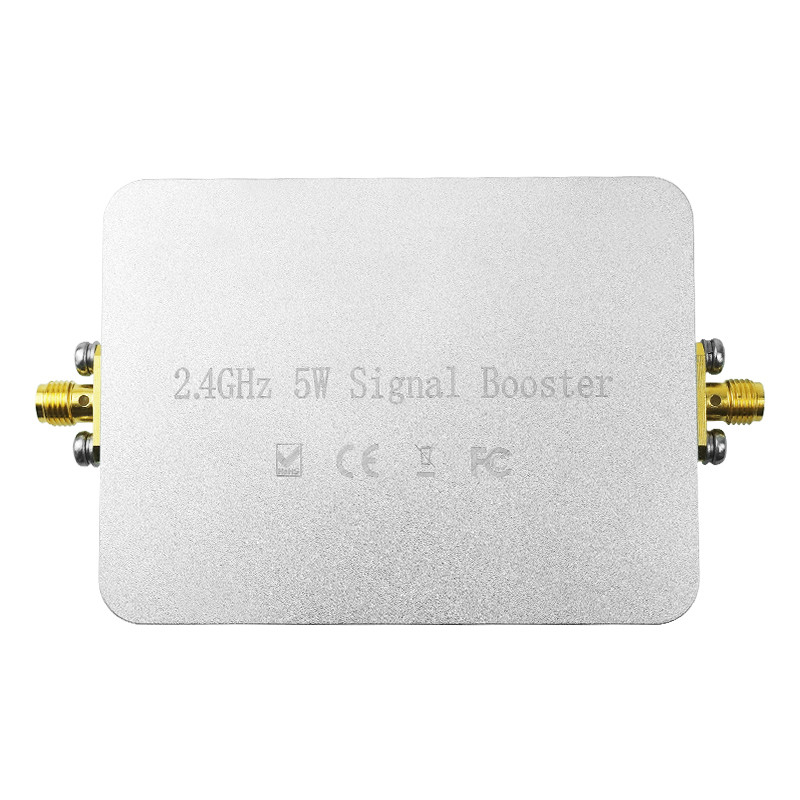

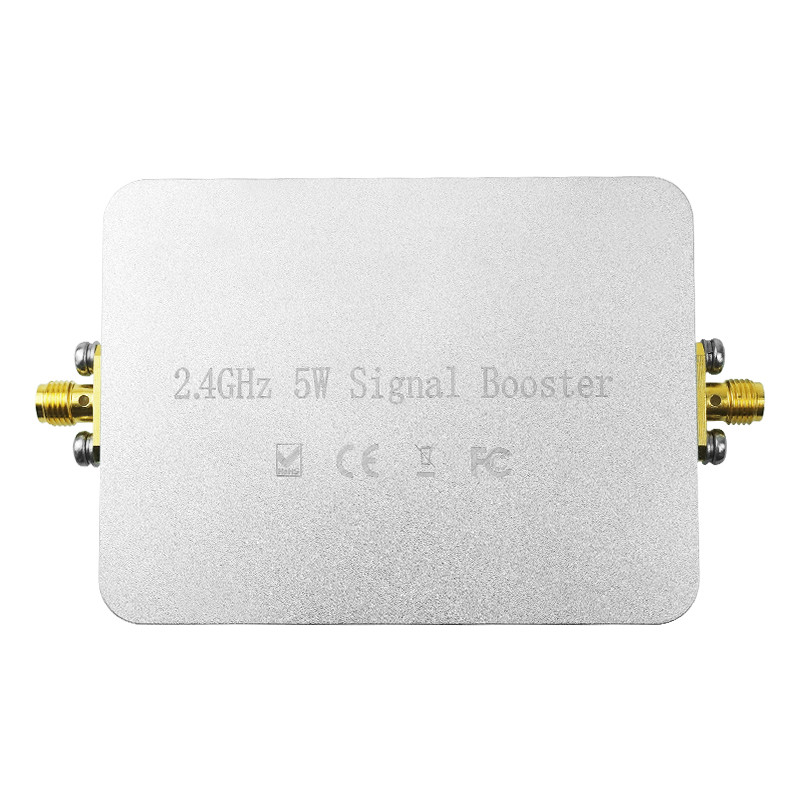

Módulo amplificador de potência bidirecional para drone WIFI 4W 5W 6W 10W 2.4g 5.2g5.8g
Este é um amplificador de potência bidirecional TDD de canal único (um canal para transmissão e um canal para recepção). Este produto é especialmente desenvolvido para aplicações de transmissão de imagem sem fio de 1420~1470MHz e é um amplificador de potência bidirecional que está em conformidade com os padrões de transmissão de imagem sem fio. Este produto adota tecnologia de modulação de portadora única líder, possui distância de transmissão aérea extremamente longa e forte capacidade anti-interferência, e combina tecnologias de extensão de frequência, como radiofrequência de sequência direta (DSSS) e multiplexação por divisão de frequência ortogonal (OFDM). Ao mesmo tempo em que garante que a taxa de transmissão dos dispositivos sem fio permaneça inalterada, ele expande muito a distância de comunicação RF sem fio. O produto tem as vantagens de tamanho pequeno, alta eficiência, boa linearidade, estabilidade e confiabilidade.
| Unidade Funcional |
parâmetro |
MÍNIMO |
Valor Típico |
Máx. |
Unidade |
Observação |
|
Geral
Requisitos
|
Modo duplex |
TDD |
|
|
| Frequência de operação |
300 |
|
6000 |
MHz |
Personalizado |
| Tensão de alimentação |
12 |
24 |
31 |
V |
|
| Temperatura de operação |
-40 |
|
70 |
℃ |
|
|
Modo transmissor
|
Ganho do transmissor |
10 |
32 |
40 |
dB |
Personalizado |
| Potência máxima de saída (P1dB) |
|
45 |
|
dBm |
|
| Potência de saída linear |
|
38 |
|
dBm |
EVM<5% |
|
EVM@Pout=38dBm
|
|
-27
|
|
dB
|
802.11g 54Mbps
OFDM 64QAM
BW 20MHz
|
| Flutuação na banda |
|
0.3 |
0.5 |
dB |
|
| Corrente de trabalho |
|
0.6 |
0.65 |
A |
@Pout=38dBm, VCC=31V |
| Atraso de comutação |
|
|
2.5 |
us |
|
| Segunda Harmônica |
-65 |
|
-50 |
dBc |
|
| Segunda Harmônica |
|
|
-70 |
dBc |
|
|
Modo receptor
|
Ganho de recepção |
10 |
18 |
25 |
dB |
Personalizado |
| Figura de Ruído |
|
2.5 |
3 |
dB |
|
| Corrente de trabalho |
10 |
11 |
12 |
mA |
|
| Flutuação na banda |
|
0.1 |
0.2 |
dB |
|
Requisitos do ambiente de trabalho e armazenamento
a) Temperatura: -40～+70℃;
b) Umidade relativa de trabalho: 5%～95%, sem condensação;
c) Pressão atmosférica: (70～106) kPa;
d) Umidade: Pode funcionar em um ambiente de alta temperatura e alta umidade relativa com uma temperatura não inferior a 40℃ e uma umidade relativa não inferior a 95%;
e) Temperatura de armazenamento: -40～+125℃;
f) Umidade de armazenamento: 5%～98%, sem condensação.
Aplicação
Prisões, governo, instalações e campos de armazenamento de petróleo e gás, igrejas, teatros, salas de conferência de imprensa, bibliotecas, museus, tribunais, patrulha de fronteira e aplicação da lei de drogas, alfândega, mesquitas, etc.
Perguntas frequentes
1. Você é um fabricante?
Sim, nossa fábrica está localizada no distrito de LongGang, Shenzhen, bem-vindo para nos visitar aqui
2. MOQ?
1 a 100 peças
3. Prazo de pagamento?
T/T, Garantia Comercial Alibaba (Visa, Mastercard, E-checking, etc), WestUnion, Paypal, etc
4. Como prosseguir com um pedido?
A. Informe-nos sobre sua necessidade e aplicação do produto através de uma consulta no site Alibaba B. Nós cotamos de acordo com sua necessidade específica C. Os clientes concordam com a cotação e fazem o pagamento
5. O que fazer se eu receber produtos defeituosos?
Nosso rigoroso controle de qualidade garantirá uma taxa de aprovação de 100%. Mas pode ser danificado no caminho. Por favor, compartilhe a foto ou vídeo do produto defeituoso para nos informar onde está o problema. Faremos a compensação de acordo ou enviaremos uma nova peça eletrônica ou produto.
