Alta potência 100W 6GHz 18GHz 8GHz Modulo de amplificador de potência PA de interferência eletrônica sem fio Modulo de RF bidirecional
A Shenzhen Texin Electronics Co., Ltd. é uma empresa dedicada à segurança econômica de baixa altitude, possuindo sua própria fábrica e equipe de pesquisa.e equipamento de contramedidas de dronesEste amplificador de potência de banda larga 6-18GHz é uma solução personalizada para atender às demandas do mercado. Suas características destacadas são a saída de alta eficiência de 100W e ampla cobertura de largura de banda 6GHz-18GHz.
Introdução do produto:
O módulo de amplificador de alta potência 100W 6GHz-18GHz é um amplificador de potência de banda larga, o amplificador é uma parte importante do sistema anti-drone jamming. Ele precisa operar em tensão de 28V, correspondendo à entrada de 0dbm.O módulo de amplificador de potência PA de alta potência de 100W 6-18 GHz .Pode lidar eficazmente com a maioria dos modelos de drones no mercado, é fácil de operar, tem um dispositivo de dissipação de calor no fundo,e apoia a instalação e utilização de equipamentos de contramedidas de alta potência.
| Número de ordem |
projeto |
Especificações |
|
|
potência |
100 W |
|
|
Modelo |
XSUN-618G100-SSPA |
|
|
frequência de serviço |
6 GHz~18 GHz |
|
|
Potência de saída (onda contínua) |
50 dBm min. |
|
|
ganho de potência |
50 dB min. |
|
|
acréscimo de potência |
+2 dB max (intervalo de potência de saída: 50~52 dBm) |
|
|
Introduza a proporção de onda em pé |
1.5 no máximo |
|
|
sinal de entrada |
Tipo 0 dBm, máximo 5 dBm. |
|
|
supressão espúria |
60 dBc em min. |
| Fornecimento de energia e consumo de energia |
|
|
entrada de potência |
28 VDC |
|
|
eficiência adicional |
15% tipo. |
| jogging |
|
|
porta de entrada de radiofrequência |
Conector SMA (F) |
|
|
porta de saída de radiofrequência |
N ligação (F) |
|
|
Interface de alimentação e monitorização |
7W2 Placa de inserção Gongwan |
| Definição da interface (7W2) |
|
|
A1 |
28VDC |
|
|
A2 |
GND |
|
|
1 |
Proteção contra sobrecorrência: Normal: 0V, anormal: +5V Limite: Imax+2A |
|
|
2 |
Proteção contra sobreaquecimento: Normal: 0V, anormal: +5V Limite: 85°C |
|
|
3 |
Ativar o comando: desligado: 0V, ligado: (+3,3V~VDC) |
|
|
4 |
GND |
|
|
5 |
Status: Funcionamento: +5V, silencioso: 0V |
| Temperatura e dimensões gerais da máquina |
|
|
temperatura de funcionamento |
+25°C |
|
|
dimensão do contorno |
182 vezes 182,7 vezes 73.5 |
|
|
peso |
3.5 kg |
|
|
preparação da superfície |
Niquelagem |
Características do produto:
◆ Grande cobertura de 6-18 ghz (Pode cobrir a frequência como 5.2 ghz 5.8 ghz 6.2 ghz.....)
◆ Projeto de alta potência, potência total de 100 W em tensão de 28 V.
◆ Fácil de colocar e usar, não ocupa espaço, conveniente e rápido
◆ Os chips e placas de circuito originais garantem desempenho eficiente, estável e longa vida
◆ Engenharia e casca durável: impermeável, resistente ao desgaste e ao calor
◆ A ventilação por convecção e o radiador e o ventilador eficientes incorporados impedem o acúmulo de calor local e a remoção eficiente do calor
◆ Aparência simples, pequeno volume e pequeno espaço ocupado
◆ Instalação simples e conveniente

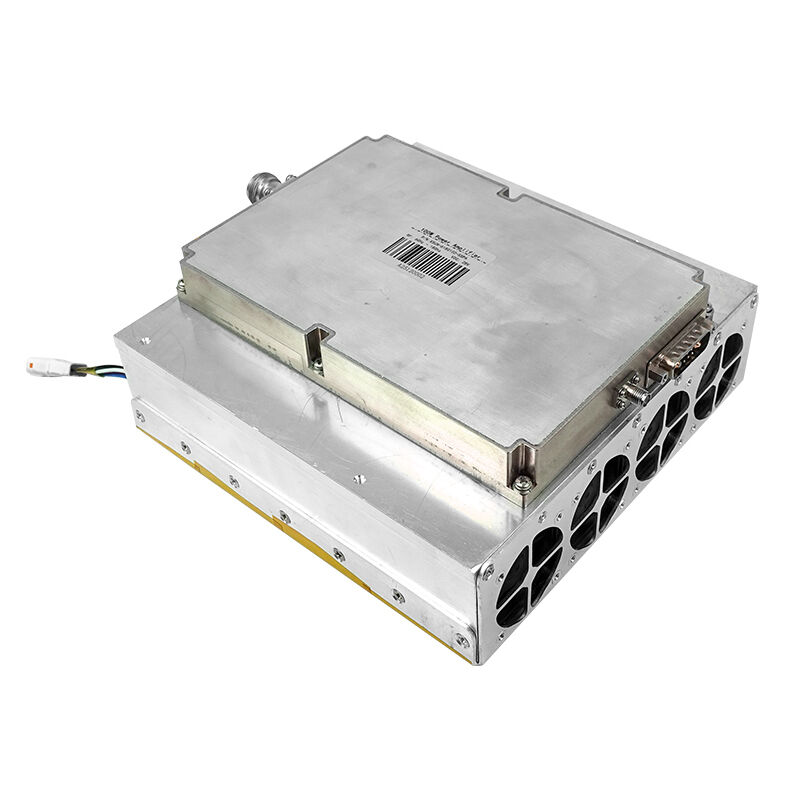

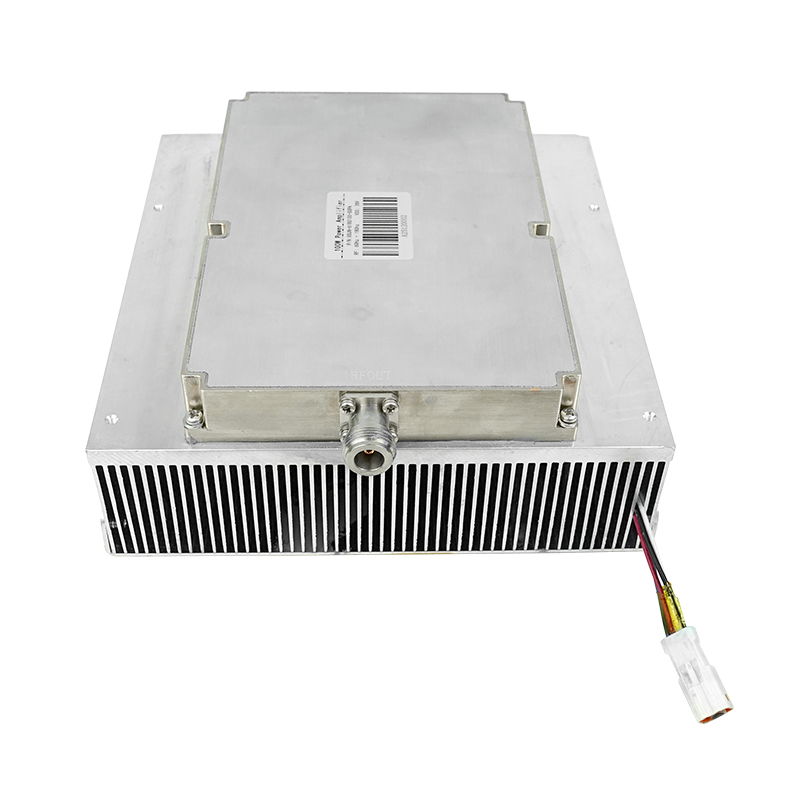

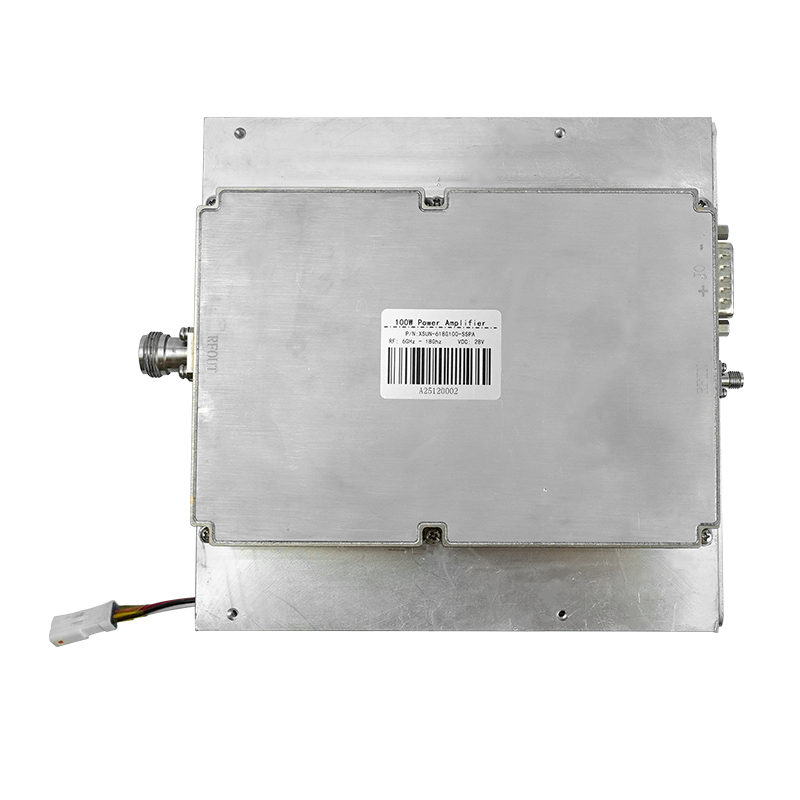

Imagens:
