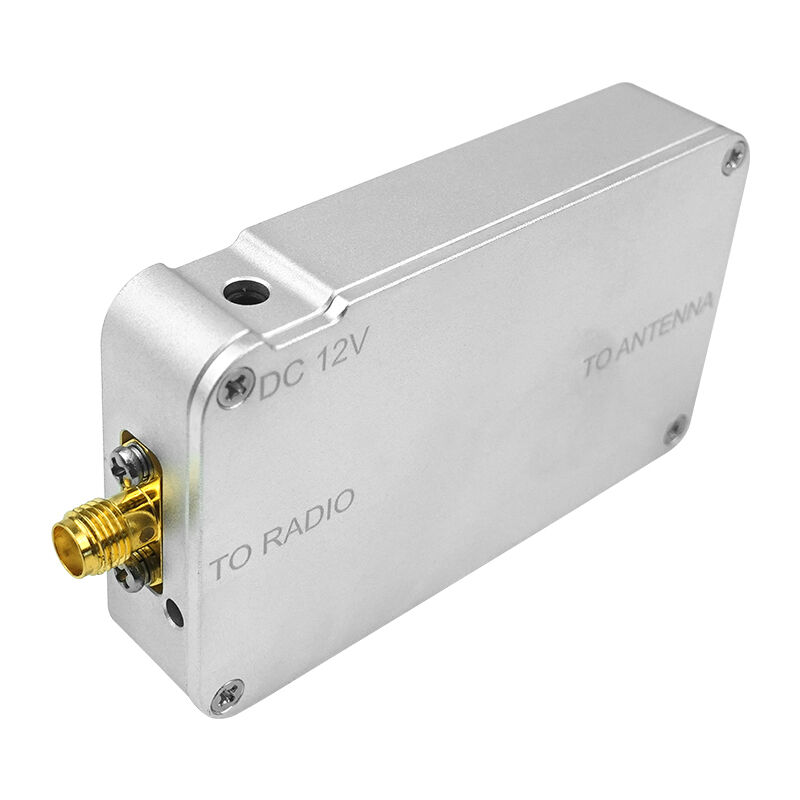

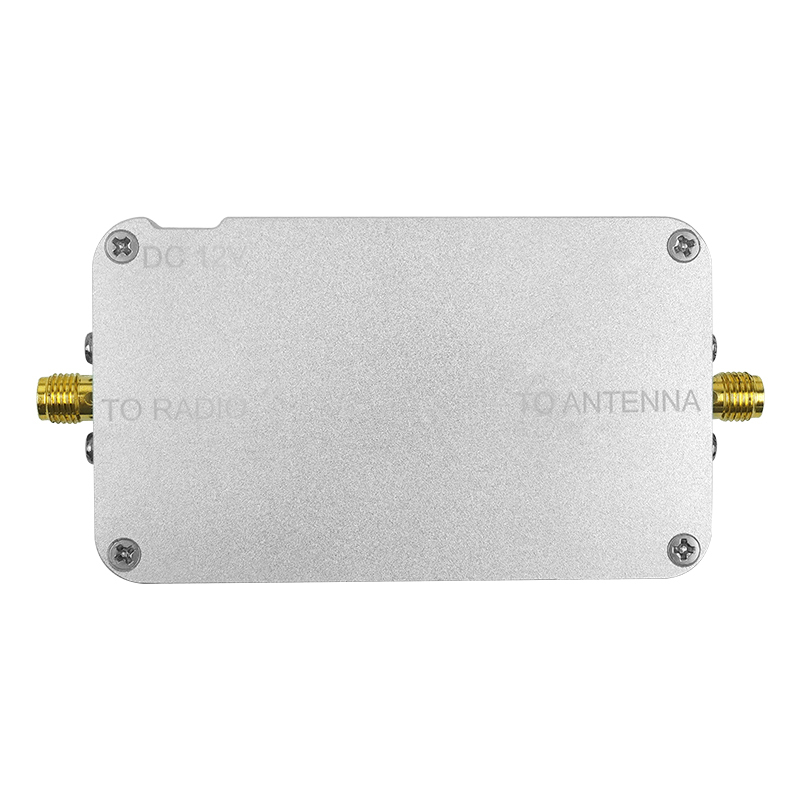

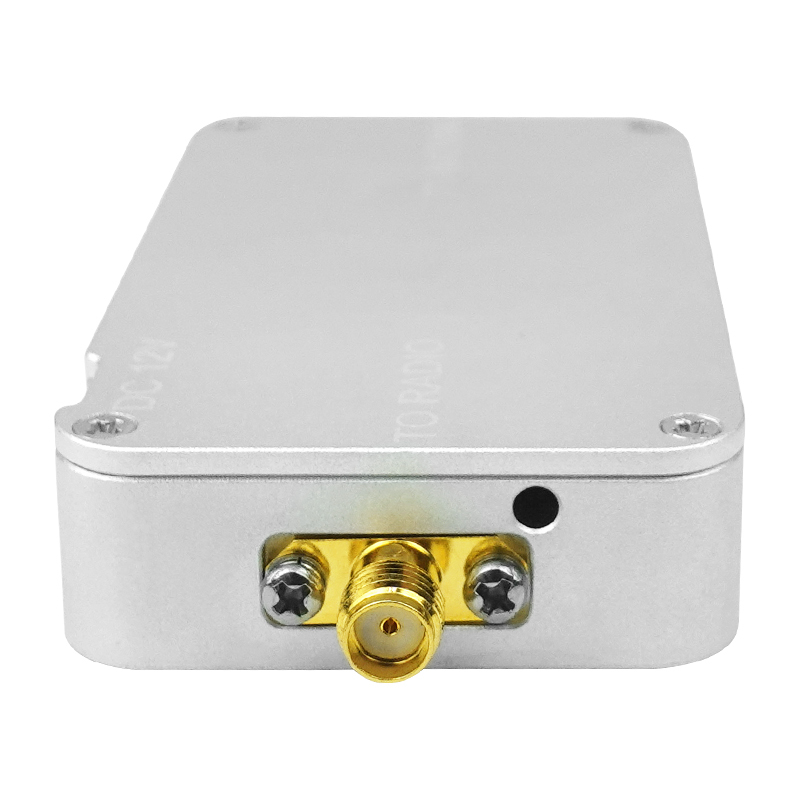

RX com TX WIFI 2.4ghz 10W 12V amplificador de potência RF de extensão de sinal de drone fpv de banda dupla
Este produto adota a tecnologia de modulação de portadora única líder, possui uma distância de transmissão aérea muito longa e forte capacidade anti-interferência, e combina com tecnologias de extensão de frequência, como sequência direta (DSSS) e multiplexação por divisão de frequência ortogonal (OFDM), o que expande muito a distância de comunicação RF sem fio, garantindo que a taxa de transmissão dos dispositivos sem fio permaneça inalterada. O produto tem as vantagens de tamanho pequeno, alta eficiência, boa linearidade, estabilidade e confiabilidade.
Características
■ Faixa de Frequência 2300-2400
■ Opção de tensão 12-31V
■ Corrente de trabalho em torno de 1A
■ Umidade operacional Até 95% de umidade
■ Potência de disparo de entrada Mín:10dBm Máx:26dBm
■ EVM:3%@33dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz
■ Ganho de recebimento 16dB±1
■ Ganho de transmissão 18dB±1
■ Atraso de tempo de comutação TX/RX＜1 us
Ficha de dados
| Unidade funcional |
parâmetro |
MÍNIMO |
Valor típico |
Máx |
Unidade |
Observação |
|
Geral
Requisitos
|
Modo duplex |
TDD |
|
|
| Frequência operacional |
2300 |
|
2400 |
MHz |
Personalizado |
| Tensão de alimentação |
12 |
24 |
31 |
V |
|
| Temperatura de operação |
-40 |
|
70 |
℃ |
|
|
Modo transmissor
|
Ganho do transmissor |
10 |
20 |
40 |
dB |
Personalizado |
| Potência máxima de saída (P1dB) |
|
47 |
|
dBm |
|
| Potência de saída linear |
|
40 |
|
dBm |
EVM<3% |
|
EVM@Pout=38dBm
|
|
-30
|
|
dB
|
802.11g 54Mbps
OFDM 64QAM
BW 20MHz
|
| Flutuação na banda |
|
0.4 |
0.5 |
dB |
|
| Corrente de trabalho |
|
1 |
1.2 |
A |
@Pout=40dBm, VCC=24V |
| Atraso de comutação |
|
|
1 |
us |
|
| Segunda harmônica |
-65 |
|
-50 |
dBc |
|
| Segunda harmônica |
|
|
-60 |
dBc |
|
|
Modo de recebimento
|
Ganho de recebimento |
15 |
17 |
25 |
dB |
Personalizado |
| Figura de ruído |
|
2.5 |
3 |
dB |
|
| Corrente de trabalho |
|
10 |
|
mA |
|
| Flutuação na banda |
|
|
0.3 |
dB |
|
Requisitos de ambiente de trabalho e armazenamento
a) Temperatura: -40～+70℃;
b) Umidade relativa de trabalho: 5%～95%, sem condensação;
c) Pressão atmosférica: (70～106) kPa;
d) Umidade: Capaz de trabalhar em um ambiente de alta temperatura e alta umidade relativa com uma temperatura não inferior a 40℃ e uma umidade relativa não inferior a 95%;
e) Temperatura de armazenamento: -40～+125℃;
f) Umidade de armazenamento: 5%～98%, sem condensação.
Precauções de uso
Se a potência de saída for maior que 5W e acima, recomenda-se fortalecer a dissipação de calor
tratamento, como adicionar um dissipador de calor ou adicionar um ventilador.
Ao conectar, você deve primeiro parafusar a antena, depois conectar o dispositivo de origem front-end e, finalmente, fornecer energia
Por favor, use a tensão correta correspondente ao amplificador de potência.
Serviço pós-venda:
nossa empresa cumprirá a responsabilidade e o dever acordados durante o período de garantia
Resposta rápida de feedback e perguntas do cliente
Todos os produtos desfrutam de 1 ano de garantia e serviço de manutenção vitalícia
