A Texin vende por atacado módulos de fonte de sinal de 2,4 GHz para uso em painéis de defesa de baixa altitude.

A Texin vende por atacado módulos de fonte de sinal de 2,4 GHz para uso em painéis de defesa de baixa altitude.

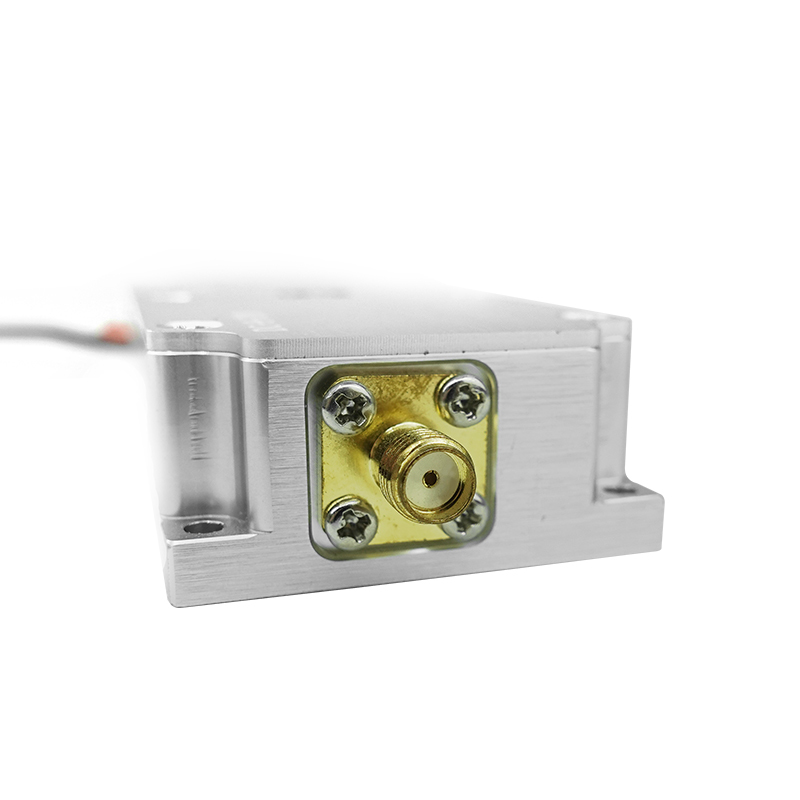

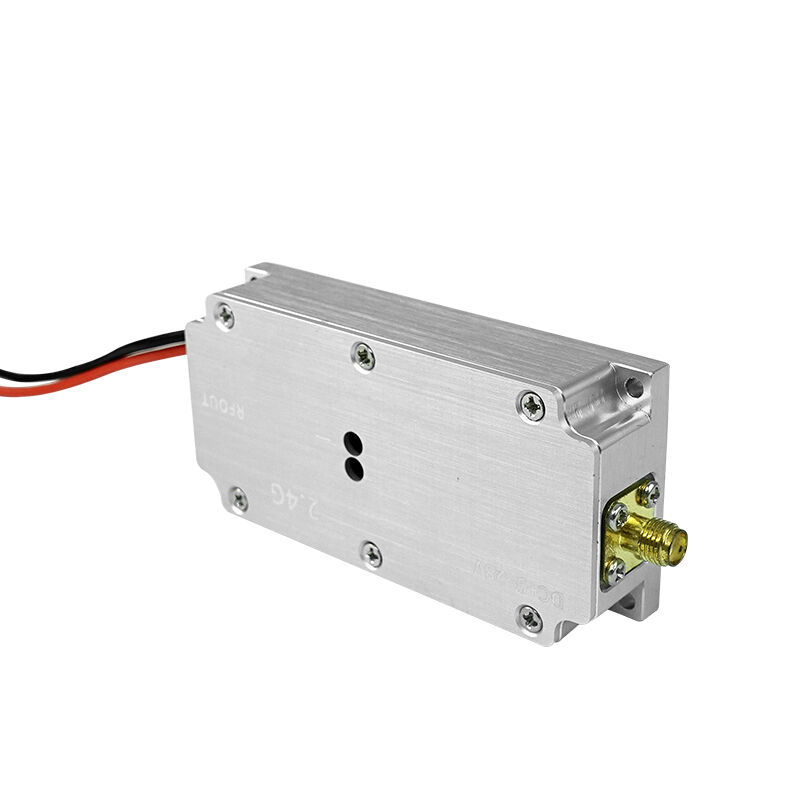

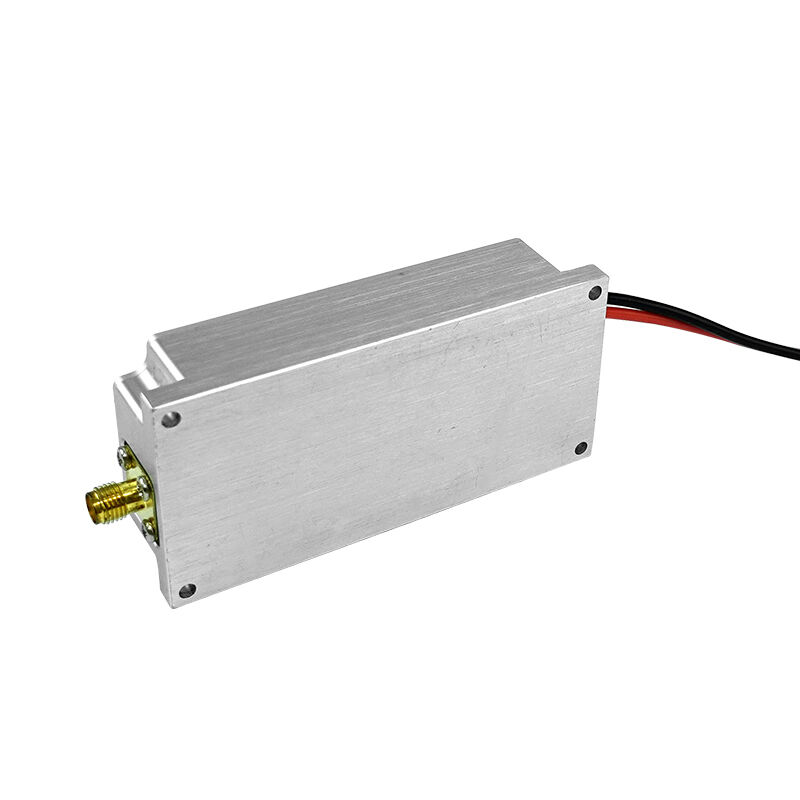

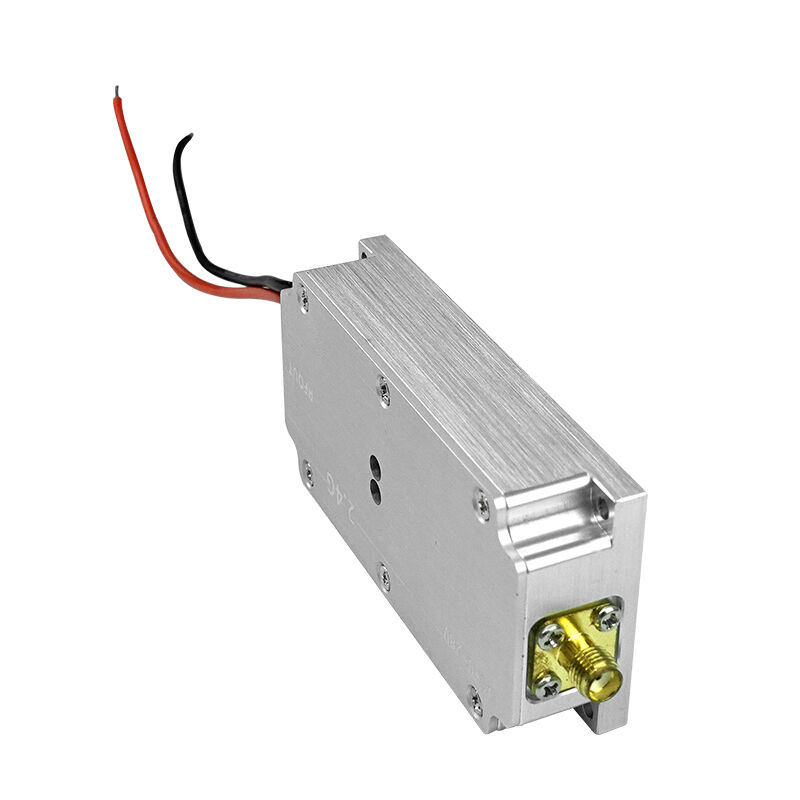

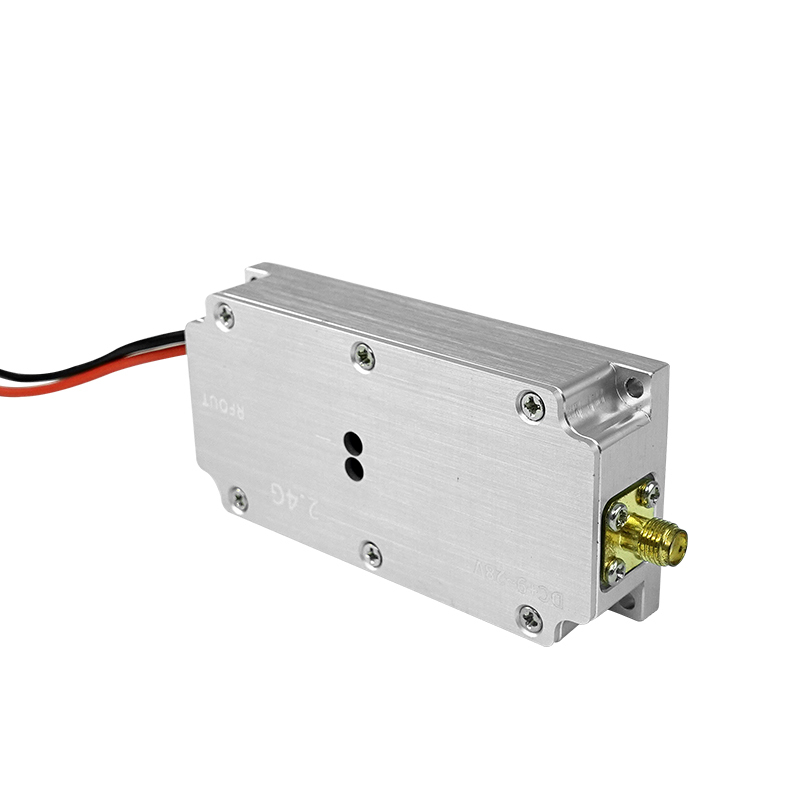

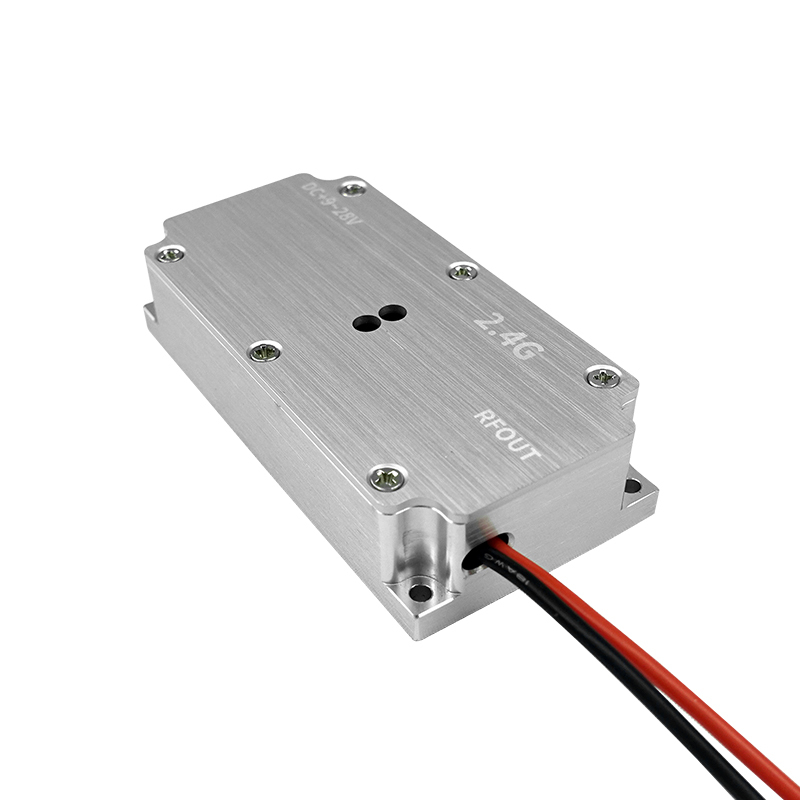

O gerador de sinal de tamanho pequeno da Texin pesa 112g e emite uma frequência de 2,4 GHz. Possui largura de pulso, amplitude e frequência de repetição ajustáveis, e requer operação estável entre 12-24V. Ele pode calibrar e testar analisadores de espectro e fornecer sinais de entrada padrão para dispositivos e circuitos eletrônicos. Este pequeno gerador de sinal também pode ser usado com amplificadores de potência para criar dispositivos de interferência que protegem equipamentos eletrônicos em ambientes de baixa altitude contra a segurança humana.

Características

Frequência: 2300-2400MHz

Tensão: 12V-24V

Tamanho: 83*40*17mm
Peso: 112g
Conector: SMA

Ficha de dados

1. Função básica

Os parâmetros do sinal de modulação digital da fonte de contramedidas são definidos de acordo com a faixa de frequência de controle remoto do atravessador, modulam a frequência personalizada, modulam o sinal do bloqueador através do amplificador RF e, em seguida, emitem pela antena, formando o sinal do bloqueador de drone do sinal wifi

2. especificação de aplicação

O módulo bloqueador usa um conector RF SMA que é um conector de impedância de 50Ω, conecte-se à interface de entrada SMA do módulo amplificador de potência e conecte a saída do módulo amplificador de potência à antena transmissora. A impedância da interface deve ser consistente

Após a integração, a temperatura de trabalho não deve exceder a temperatura de trabalho do módulo.

Aviso principal

• A fonte de alimentação precisa suportar 24V 1A

• Quando a potência de saída for > 5W, é necessário fortalecer o tratamento de dissipação de calor, como a cola térmica, o dissipador de calor e a ventoinha

• A antena ou carga deve ser conectada primeiro antes da fonte de alimentação
