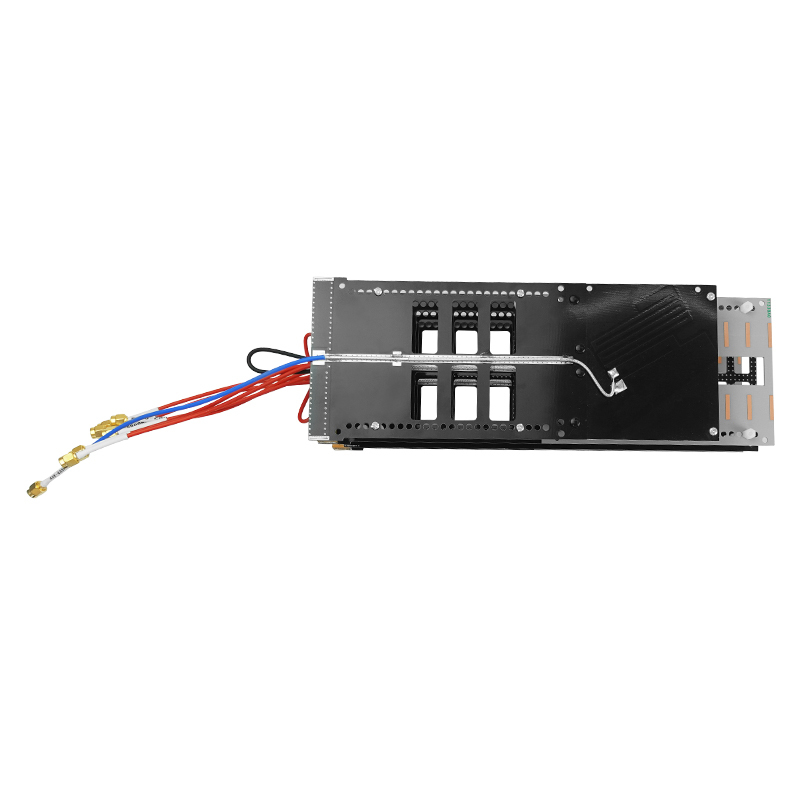

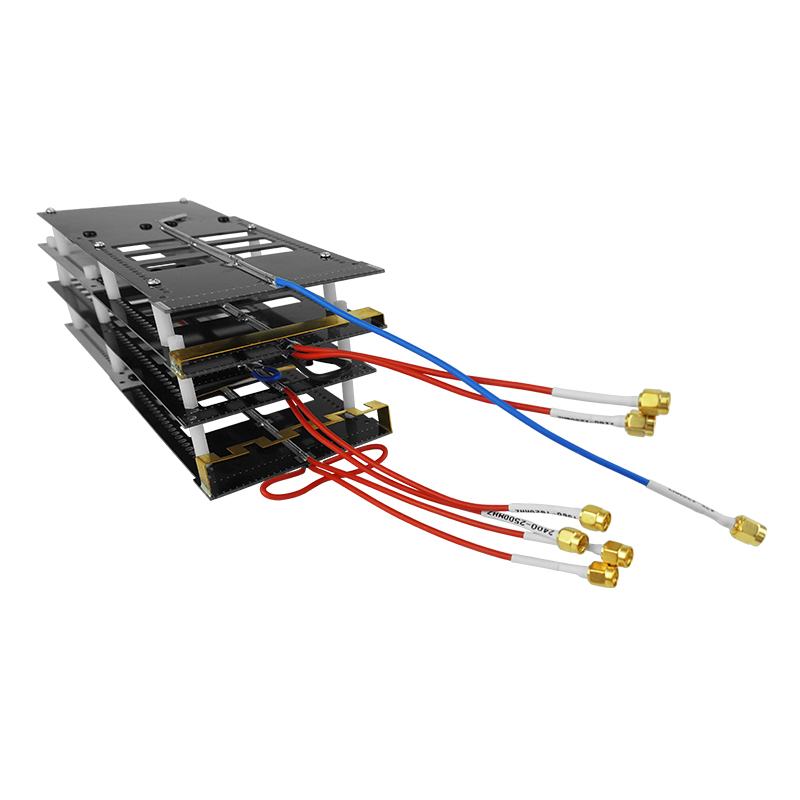

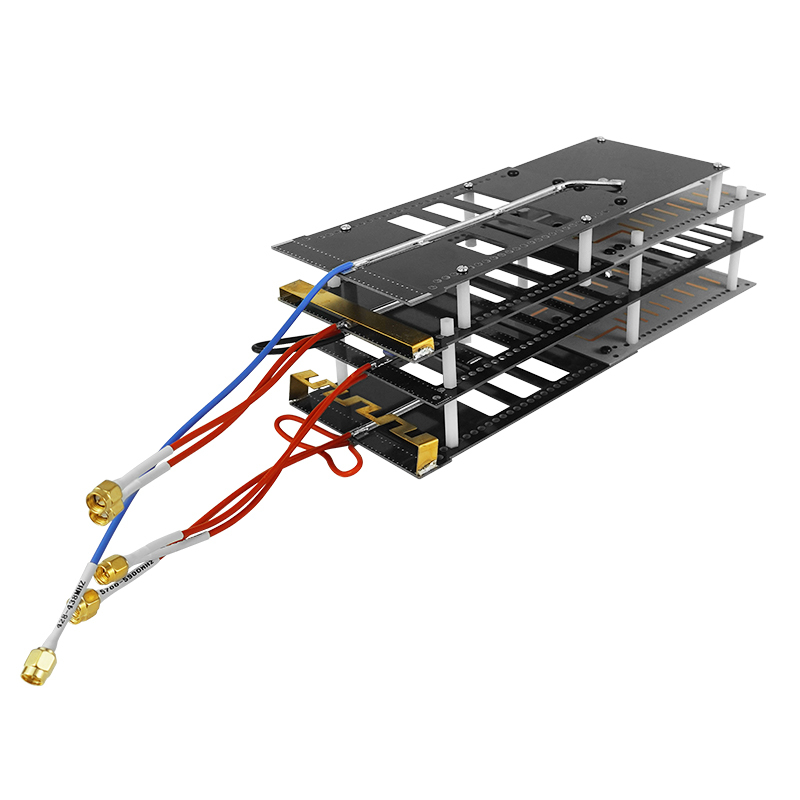

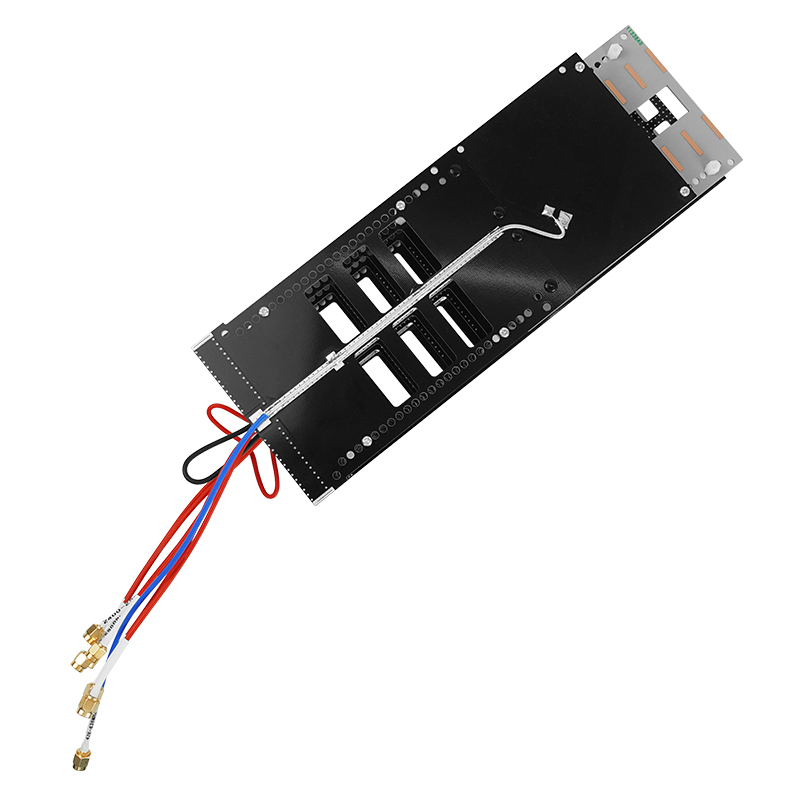

Antena PCB Combinada de Alto Ganho e 7 Bandas, Baixa Perda, 50W, SMA-J para Amplificação de RF e Gerenciamento de Sinal

High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product

Informação Básica

Lugar de origem:	Shenzhen, Guangdong, China
Marca:	TX TELSIG
Certificação:	ISO9001,SGS,CE
Número do modelo:	TX-CM12

Quantidade de ordem mínima:	1
Preço:	Negotiated
Detalhes da embalagem:	K=K caixa de papel de 5 camadas
Tempo de entrega:	1-3 dias
Termos de pagamento:	L/C, D/A, D/P, T/T,
Habilidade da fonte:	10000pcs pelo mês

Melhor preço contacto

Informação detalhada

Dimensão (CLA):	28497,560 mm	Peso da antena (kg):	0,35 kg
Umidade de trabalho (％):	10%-95%	Cor da superfície:	Cor preto e cinza
Temperatura de trabalho (ºC):	-40~65ºC	Tipo de conector de entrada:	086 cabo 7pcs*SMS-J
Entrada Máxima:	50W	Impedância de entrada:	50Ω
Dianteiro--Para trás À relação:	≥18 dB
Destacar:	Jammer do sinal do GV GPS , Jammer fixado na parede do sinal de GPS , Jammer sem fio do sinal de USB

Descrição de produto

Antenna de PCB direcional de 7 bandas de alto ganho 433M/900M/1.2G/2.4G/5.8G para transmissão de sinal de alta eficiência

Descrição do produto

Esta antena de PCB é uma combinação de banda múltipla com a interferência mútua mínima, o ângulo de transmissão otimizado e o ganho mais elevado;

Quando ligado ao amplificador de potência, pode ajudar de forma altamente eficiente o amplificador de potência a transmitir o sinal de reforço ou interferência.

Características do produto

1.Alta eficiência e baixas perdas

Adota um projeto de PCB de alta qualidade e materiais de RF premium para baixa atenuação do sinal e alta eficiência de transmissão.Uma excelente correspondência de impedância garante um desempenho estável mesmo sob uso de alta potência a longo prazo.

2.Alto desempenho de ganho

O projeto direcional de alto ganho aumenta a distância de transmissão e recepção do sinal, proporcionando uma força de sinal mais forte e uma maior sensibilidade do sistema para aplicações de longo alcance.

3Tecnologia de síntese de sete bandas

Suporta 7 faixas de comunicação cobrindo 2G, 3G, 4G e 5G. A estrutura integrada reduz a interferência e substitui múltiplas antenas de banda única para uma integração mais fácil.

4.Alta fiabilidade e estabilidade

Construção industrial com baixo VSWR e forte capacidade anti-interferência. Desempenho estável em ambientes complexos, garantindo uma operação fiável a longo prazo.

Especificações

Parâmetro de desempenho
Tipo	Frequência (Customizado)	Ganho	VSWR	Horizontal Largura do feixe	Vertical Largura do feixe

433 MHz	428-438 MHz	1 dBi	≤ 1.5	75-90o	68-80o
900 MHz	803-930 MHz	5 dBi		72° a 88°	57-74o
1.2G	1160-1280 MHz	8 dBi		62 a 75o	55-68o
1.4/1.5/1.6G	1160-1620 MHz	8 dBi		55 a 75o	52-68o
2.4G	2400-2500 MHz	16 dBi		48° a 58°	27-38o
5.2G	5100-5350 MHz	17 dBi		35-45o	27-38o
5.8G	5700-5900 MHz	17 dBi		35-45o	27-38o

Relação entre a frente e a parte traseira		≥ 18 dB
Impedância de entrada		50Ω
Input máximo		50 W
Tipo de conector de entrada		086 cabo 7pcs*SMS-J

Parâmetro mecânico
Dimensão ((LWH)		28497,560 mm
Peso da antena ((kg)		0.35kg
Umidade de trabalho ((%)		10% a 95%
Cor da superfície		Cor preta e cinza
Temperatura de trabalho ((oC)		-40 ‰ 65 o

Aplicações ideais

1.Integração do módulo de amplificador de potência de RF

2.Sistemas de amplificação de sinal e de contramedidas
3Gestão de sinais de drones e dispositivos
4.Teste de comunicações sem fios industriais
5Projectos de I&D e desenvolvimento de engenharia

Antena PCB Combinada de Alto Ganho e 7 Bandas, Baixa Perda, 50W, SMA-J para Amplificação de RF e Gerenciamento de Sinal 0
